Tổng quan về

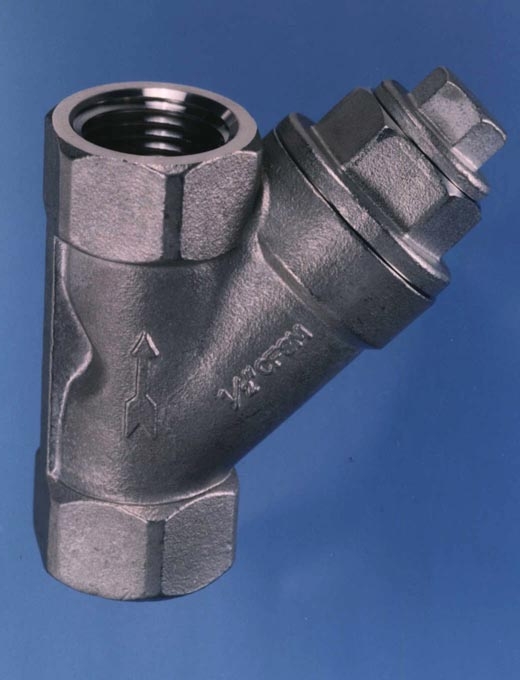

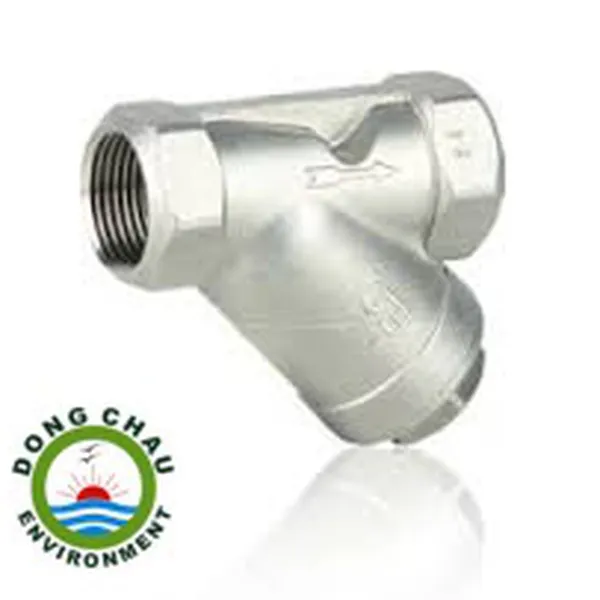

- Y-strainer đầu ren bộ lọc là một thiết bị trên đường ống trung không thể thiếu, thường được lắp đặt trong các van, van giảm áp, van nước hoặc thiết bị đầu cuối đầu khác, để loại bỏ trung tạp chất, để bảo vệ các van và thiết bị sử dụng bình thường.
Nguyên tắc chung chọn lọc
1, Đầu vào và đầu ra : về nguyên tắc, không nhỏ hơn đường kính của đường kính bơm hút gió hỗ trợ, nói chung phù hợp với đường kính đường ống đầu vào.
2, Áp suất
Y-strainer đầu ren áp lực cao nhất đường ống lọc có thể phát sinh để xác định áp lực lọc.
3. Chọn các lỗ lưới : việc xem xét chính cho các tạp chất hạt cần đánh chặn, theo truyền thông yêu cầu quy trình công nghệ.
4, Các bộ lọc chất liệu : chất liệu lọc được kết nối với các vật liệu đường ống lựa chọn chung của các điều kiện tương tự cho các mục đích khác nhau xem xét lựa chọn gang, thép carbon, thép hợp kim thấp hoặc lọc bằng thép không gỉ.
5, Các tính toán tổn thất áp suất lọc (liên kết điểm)
Lọc nước, tính toán lưu lượng tổn thất áp suất 0,52 ~ 1.2kpa
Thông số kỹ thuật lọc
|
Đặc điểm kỹ thuật của lưới thép không gỉ |
||
|
Số lượng lỗ lưới / inch |
Đường kính dây mm |
Kích thước hạt có thể bị chặn um |
|
10 |
0,508 |
2032 |
|
12 |
0,475 |
1660 |
|
14 |
0,376 |
1438 |
|
16 |
0,315 |
1273 |
|
18 |
0,315 |
1096 |
|
20 |
0,273 |
955 |
|
22 |
0,234 |
882 |
|
24 |
0,234 |
785 |
|
26 |
0,234 |
743 |
|
28 |
0,234 |
673 |
|
30 |
0,234 |
614 |
|
32 |
0,234 |
560 |
|
36 |
0,234 |
472 |
|
38 |
0,234 |
455 |
|
40 |
0,193 |
442 |
|
50 |
0,152 |
356 |
|
60 |
0,122 |
301 |
|
80 |
0,102 |
216 |
|
100 |
0,081 |
173 |
|
120 |
0,081 |
131 |
|
140 |
0,065 |
104 |
|
170 |
0,065 |
89 |
|
200 |
0,050 |
74 |
|
230 |
0,050 |
61 |
|
270 |
0,035 |
53 |
|
325 |
0,035 |
44 |
