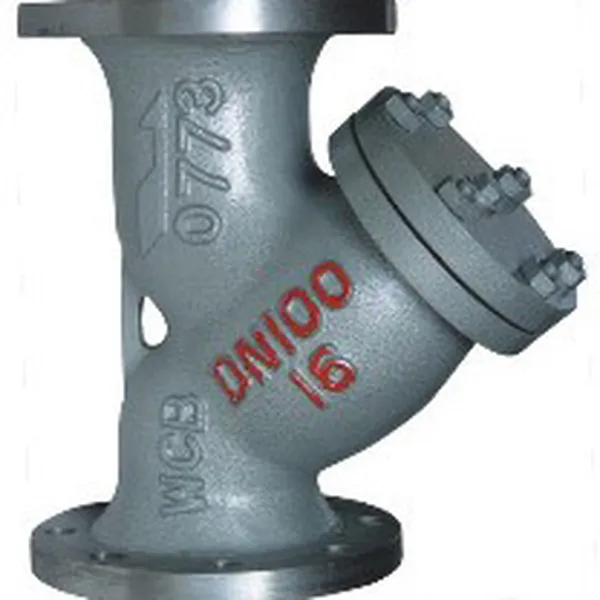

- Lọc chữ Y (lọc nước) thuộc loạt ống lọc thô cũng có thể được sử dụng cho khí hoặc các chất liệu lọc khác lọc hạt lớn, được lắp đặt trong các đường ống để loại bỏ chất lỏng trong các tạp chất rắn lớn, vì vậy thiết bị (bao gồm cả máy nén khí, máy bơm vv), các dụng cụ có thể làm việc và hoạt động, quá trình ổn định để đảm bảo sản xuất an toàn.
- Lọc chữ Y có thể yêu cầu cụ thể (áp lực đặc biệt, có năng lực đặc biệt) tùy chỉnh, đã sản xuất đơn giản, dễ lắp đặt sạch.
Tiêu chuẩn hiệu suất sản phẩm lọc
|
Thông số kỹ thuật thiết kế |
Chiều dài |
Mặt bích |
Kiểm tra |
|
HG / T 21.637 |
GB / T 12.221 |
JB / T 79 |
JB / T 9092 |
Thông số cụ thể
|
DN |
Inch |
L |
H |
H1 |
Diện tích lọc hiệu quả m2 |
|
15 |
1/2 |
125 |
70 |
150 |
0,00185 |
|
20 |
3/4 |
145 |
70 |
150 |
0,00281 |
|
25 |
1 |
160 |
80 |
160 |
0,00343 |
|
32 |
1 1/4 |
180 |
90 |
180 |
0,00486 |
|
40 |
1 1/2 |
200 |
100 |
240 |
0,00767 |
|
50 |
2 |
220 |
130 |
250 |
0,01160 |
|
65 |
2 1/2 |
260 |
165 |
350 |
0,02111 |
|
80 |
3 |
280 |
195 |
390 |
0,03029 |
|
100 |
4 |
320 |
230 |
450 |
0,04063 |
|
125 |
5 |
350 |
300 |
520 |
0,05589 |
|
150 |
6 |
380 |
335 |
580 |
0,07709 |
|
200 |
8 |
495 |
420 |
690 |
0,11967 |
|
250 |
10 |
595 |
500 |
800 |
0,19155 |
|
300 |
12 |
640 |
580 |
950 |
0,26738 |
|
350 |
14 |
700 |
640 |
1150 |
0,32535 |
|
400 |
16 |
800 |
700 |
1360 |
0,40946 |
|
450 |
18 |
850 |
790 |
1480 |
0,52837 |
|
500 |
20 |
900 |
875 |
1650 |
0,65385 |
Nguyên tắc chung
1, Đường dẫn đầu ra và đầu vào
Về nguyên tắc, đường kính lọc đầu ra và đầu vàokhông dưới sự hỗ trợ của các đường kính bơm hút gió, phù hợp với đường kính đường ống đầu vào.
2, Áp suất danh nghĩa
Xác định mức áp bộ lọc để lọc đường ống áp suất cao nhất có thể phát sinh.
3, Lỗ lưới lựa chọn
Các vấn đề chính cho một đánh chặn của kích thước tạp chất hạt, theo yêu cầu quy trình công nghệ.
4, Chất liệu lọc
Chất liệu xem xét lựa chọn gang, thép carbon, thép hợp kim thấp, thép không gỉ và bộ lọc thép khác.
